RDL Format-A

Format-A 오디오 전송방식은 데이터 케이블을 통해 3채널의 오디오와 전원 공급이 가능하도록 RDL 이 개발한 오디오 시그널 전송 방식 입니다.

Format-A 방식을 사용하는 장치는 월마운트 오디오 인터페이스, 오디오 믹서, 리모트콘트롤, 스피커, 프리앰프, 파워앰프등 다양한 장치가 있습니다.

Format-A 장치를 사용하면 기본 900미터 까지 무손실 오디오전송이 가능하며 최장 2킬로 거리까지 오디오 전송이 가능하게 됩니다.

Format-A 장치는 프로페셔널 오디오 등급의 장치로 방송 및 스튜디오 등급의 시그널 레벨과 고음질, 무손실 오디오 전송을 기본으로 하고있습니다.

Format-A 시그널을 Dante 포맷으로 양방향 호환 하여 사용할수있는 다양한 장치가 있습니다. Foramt-A 장치와 Dante 를 조합하면 다양한 기능과 효율성, 경제적 장점을 지니는 시스템구성이 가능하게 됩니다.

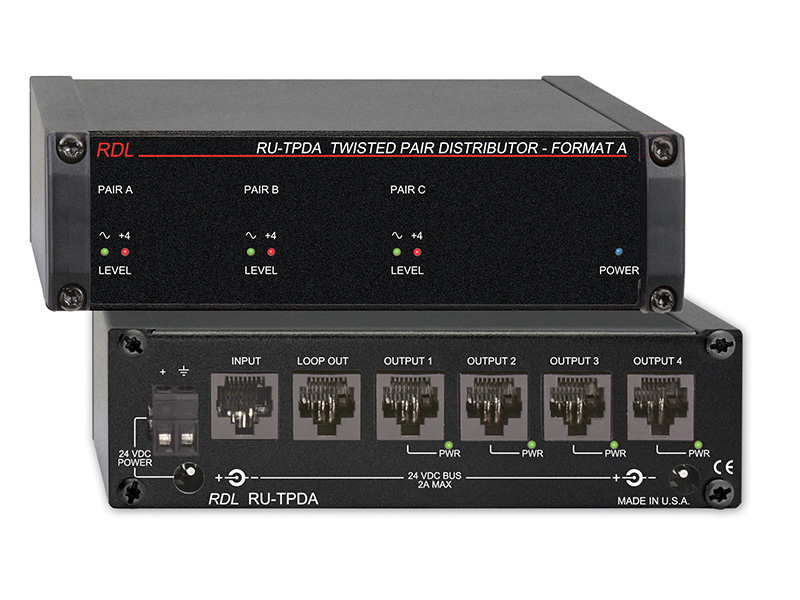

RU-TPDA

1 X 4 포맷에이 시그널 분배기

3채널의 오디오를 전송하는 Format-A 입력 신호를 최대 4개 Format-A 출력 으로 분산 출력하는 장치 입니다.   이 장치를 사용하면 입력되는 3개 채널 오디오를 4개 존으로 분산하여 (3개 출력 4개 세트) 출력시킬수 있습니다.

  • 입력잭은 Format-A의 신호를 송신 장치로부터 수신하는 곳입니다.
  • 출력 잭은 Format-A 수신 장치로 신호를 전송합니다.
  • 4개의 수신 장치를 연결 사용할수 있습니다.
  • LOOP 출력 잭은 별도의 수신 장치를 연결하여 사용하는 것이 가능하도록 한것입니다.
  • 연결된 수신 장치와 송신장치 모두  POE전원이 공급됩니다. 연결된 장치들에 별도로 전원을 연결하지 않아도 됩니다.
  • LED VU 미터는 연결된 장치들의  신호 레벨 상태를 나타냅니다.
  • 파란색 LED 는 장치가 DC 전원을 전달받고 있는 상태임을 나타냅니다.
  • 후면 판넬에 자리하는 LED는 RJ45 포트의 출력 볼테이지 상태를 나타내는 것으로 연결된 장치에 전원 공급이 올바르게 되고있음을 나타냅니다.
  • 사용자설명서 다운로드

RU-TPS4A

3 오디오 4 포맷에이 시그널 분배기

3채널의 아나로그 오디오를 4개 Format-A  로 분산 출력 시키는 장치
3채널의 입력 오디오를 3채널오디오 4개세트로 분산 출력 할수 있습니다.

  • 언발란스드 또는 발란스드 아나로그 오디오를 입력단에 연결 사용할수 있습니다.
  • 전면에 자리하는 GAIN 레벨 조절기를 사용하여 3채널의 입력 오디오에 대한  레벨을 조절이 가능합니다.
  • 전면의 LED는 3개 채널의 레벨 상태를 나타냅니다.
  • 출력신호는 Format-A 수신 장치로 입력된 3채널의 아나로그 오디오를 전송 합니다.
  • Format-A 수신장치 4대까지 연결하여 사용할수 있습니다.
  • RU-TPS4A에 연결된 모든 장치에 전원이 공급됨으로 별도의 전원 연결을 필요로 하지 않습니다.
  • 파란색ㅣLED는 장치가 DC전원을 공급ㅂ다고있는 상태임을 나타냅니다.
  • 후면의 파란색 LED는 각각의 RJ45포트를 통해 전원이 공급되고 있음을 나타냅니다.
  • 사용자 설명서 다운로드

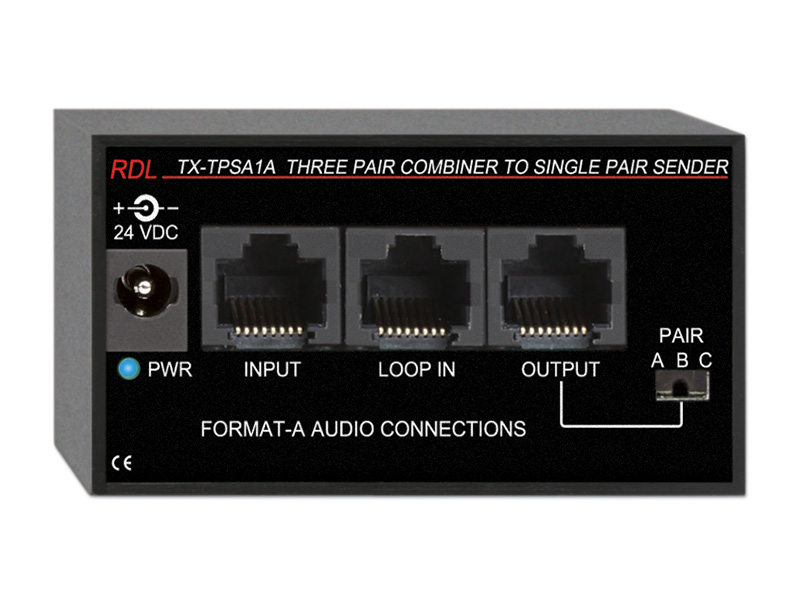

TX-TPSA1A

3 X 1 포맷에이 시그널 믹서 (통합장치)

Format-A 송신 장치로부터 3채널의 아나로그 오디오를 입력받고 입력된 오디오 신호를 내부적으로 믹스한뒤 A.B.C 중 하나를 선택하여 Format-A 신호로 출력 시키는 장치입니다. 3채널의  입력 오디오 시그널을 믹스하여 특정 채널로 출력 시키는 장치 입니다.

  • 입력단은 3채널의 오디오를 전송하는 송신장치와 연결됩니다.
  • Format-A 의 A.B.C중 특정 채널로 믹스된 오디오를 출력 시킵니다.
  • A.B.C 채널 선택 스위치가 있습니다.
  • LOOP IN 잭에는 외부 장치로부터의 Format-A 시그널이 입력됩니다.TX-TPSA1A 장치의 출력으로 선택된 한개 채널외 두개 채널의 오디오 만이 입력 가능합니다.
  • RJ45 포트를 통해 전원 공급을 받을수 있습니다. 이 경우 별도로 전원을 연결할 필요 없습니다.
  • 스튜디오 등급의 액티브 발란스드 서키트를 사용하여 고음질의 믹스 사운드 (혼합된 오디오)를 제공합니다.
  • 사용자 설명서 다운로드

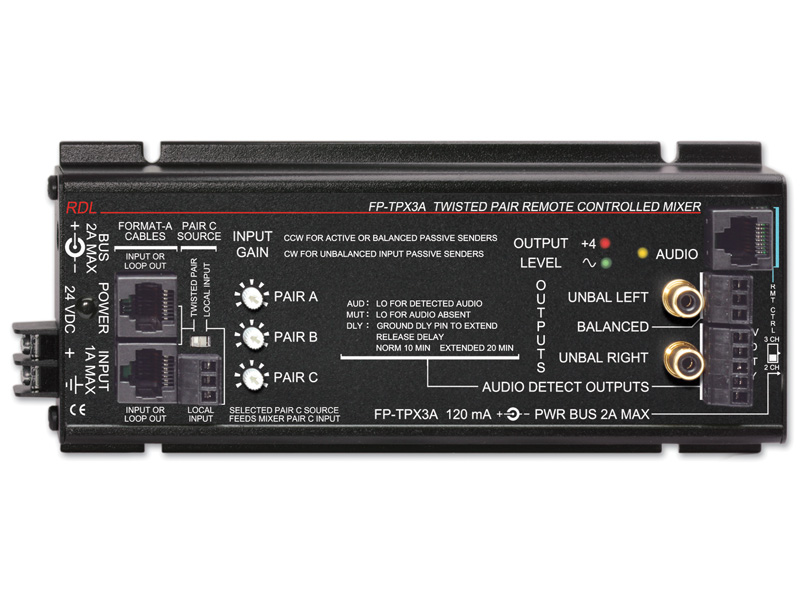

FP-TPX3A

포맷에이 리모트콘트롤 믹서

Format-A 를 통해 전달된 3채널의 오디오에 대해 볼륨, 뮤트 등의 기능을 연결된 리모트 장치를 사용해 콘트롤 하는것이 가능하도록 하는 장치 입니다.

FP-TPX3A 리모트 믹서를 전원 박스 또는 랙에 장착하고 리모트 콘트롤러를 사용자 편의 위치에 설치하고 필요에 따라 쉽고 편리하게 마이크 또는 음악의 레벨 조절과 뮤트 등이 가능하도록 하는 장치 입니다.

  • 3채널의 오디오 콘트롤리 가능한 리코트 믹서 입니다.
  • 각 오디오 채널에 대한 VCA 콘트롤이 가능합니다.
  • Format-A 를 통해 입력이 연결됩니다.
  • 하나의 발란스드 오디오 출력과 2개의 RCA 콘낵터를 통해 언발란스드  듀얼 모노 오디오가 출력됩니다.
  • 리모트 콘트롤 장치 연결을 위한 RJ45 포트가 자리합니다.
  • 리모트 콘트롤을 사용하여 3채널의 오디오 콘트롤이 가능합니다.
  • 입력단에 2개 채널 오디오만 사용된 경우 Local입력 사용이 가능하며 제3의 입력으로 장치에 전달됩니다.
  • Local 입력단에 안내방송 연결 사용이 가능합니다.
  • 전면에 자리하는3개의  Gain 조절기는 송신장치로 부터 전달된 3개 채널 오디오 각각에 대한 레벨을 조절하는 조절기 입니다.
  • 듀얼 LED 미터는 믹서의 출력 레벨을 나타내는 것입니다.
  • 파워앰프 또는 시스템 파워를 활성화 시키기 위한 Detector 출력이 있습니다.
  • Detector 출력을 통해 불필요한 전력 소비를 줄일수있습니다.
  • 10 또는20 분의  Detector 릴리스 딜레이 시간 선택이 가능합니다.
  • 사용자 설명서 다운로드
  • 전원공급 및 케이블 거리 안내

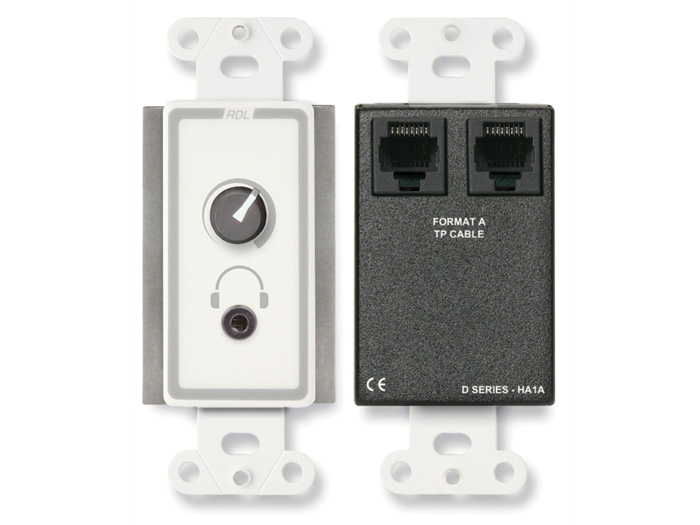

HA1A

스테레오 해드폰 앰프

  • Headphone Amplifier with User Level Control
  • Output on Standard Mini-Jack
  • Mounts in a Wall or Cabinet
  • Input and Power Connection on RJ45
  • Connects to Format-A Sender using Twisted-Pair Cable
  • Powered from RDL Twisted Pair Format-A Sender
  • RJ45 Loop-Thru for Connecting Additional Modules
  • Protected by Automatically Resetting Fuse
  • Decora® Design with All Steel Panel and Rear Enclosure
  • 사용자 설명서 다운로드

PSP1A

포맷에이 앰프내장, 볼륨콘트롤 스피커

전원 콘센트 박스에 장착 가능한 앰프내장 스피커 입니다.

  • 초소형 스피커이나 매우 뛰어난 음질을 선보이는 스피커 입니다.
  • 2 Watt RMS 오디오 앰프가 내장되 있습니다.
  • 컴프레서와 리미터가 내장되 소리가 찌그러지는 것을 방지하도록 하였습니다.
  • 랜케이블을 통한 Format-A 신호를 수신 합니다.
  • Format-A 송신 장치와 랜케이블을 통해 전원을 공급 받습니다. 내장된 앰프를 위해 별도의 전원 연결을 필요로 하지 않습니다.
  • 스피커 전면에 위치하는 조절기를 사용해 앰프 볼륨 조절이 가능합니다.
  • 벽체 매립 특성을 고려한 어쿠스틱적으로 특화 되있습니다.
  • 대형 드라이버를 사용하는 스피커에 뒤지지 않는 음장감을 전달 합니다.
  • 벽체 매립 또는 판에 장착이 됨에 따라 반구형의 사운드 발산 특징을 내보이게됩니다.
  • 사용자 설명서 다운로드

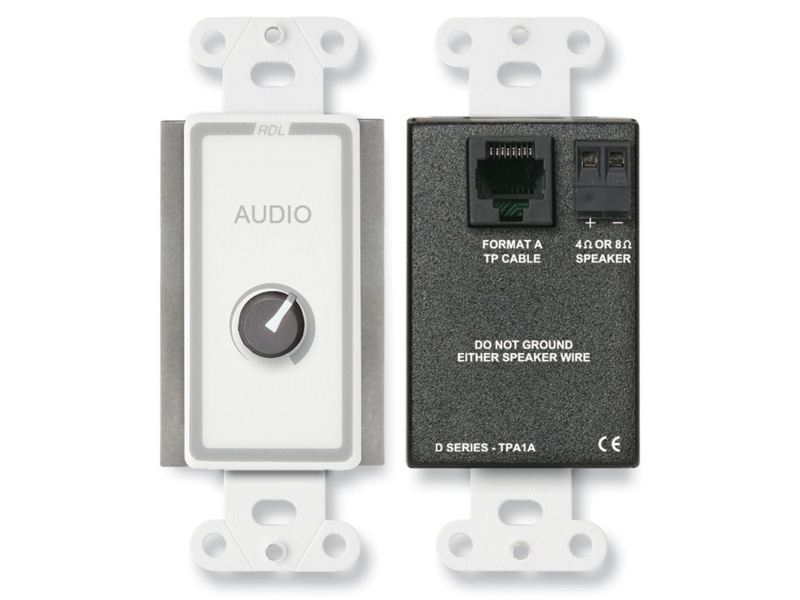

TPA1A

포맷에이 3.5와트 파워앰프

벽체에 매립, 장착가능한 파워앰프로 전원 콘센트 박스에 장착이 가능합니다.  사용자 편의에 따라 스피커 조절을 쉽게 할수 있도록 하는 장치 입니다.

  • 8옴 스피커에 대한 3.5 Watt RMS 오디오 앰프가 내장되있습니다.
  • 4옴 스피커의 경우 6.5 Watt RMS 앰프 출력을 내보입니다.
  • 4옴과 8옴 스피커 연결 사용이 가능합니다.
  • 레벨을 최조로 하면 에너지 세이빙 슬립모드 로 전환됩니다.
  • 고음질의 D 클라스 앰프가 내장되있습니다.
  • RJ45 를 통해 입력 신호와 전원을 공급 받습니다.
  • 랜케이블을 사용해 Format-A 송신장치와 연결됩니다.
  • 송신 장치와 연결된 랜케이블을 통해 전원 공급을 받습니다.
  • 스피커 연결을 위한 터미널 블록이 자리하고있습니다.
  • 초소형 사이즈에 메탈 로 만들어져 튼튼합니다.
  • 과전압 및 오버로드 서키트 보호 장치가 있습니다.
  • 사용자 설명서 다운로드

TPR1A

포맷에이 발란스드 마이크레벨/라인레벨 출력장치

벽체 매립 또는 무대 바닥, 랙등에 장착 사용할수 있는 오디오 인터페이스 입니다. 콘센트 박스와 호환되며 랜케이블을 사용하여 Format-A 장치로부터 신호를 수신받아 오디오 출력을 내보이는 장치 입니다.

  • 스튜디오 등급의 고음질 프리앰프가 장착되있어 마이크 사용을 위해 별도의 마이크 프리앰프 또는 믹서를 사용할 필요가 없습니다.
  • 발란스드 마이크 또는 라인 레벨중 선택하여 출력시킬수 있습니다.
  • 뒷편에 자리하는 스위치를 사용하여 출력 레벨을 선택할수 있습니다.
  • Format-A 채널 (A, B, C) 중 선택하여 출력 시킬수 있습니다.
  • RJ45 랜케이블을 통해 전원을 공급 받습니다.
  • 로컬 전원 사용 가능합니다.
  • 파란색  LED 장치가 전원을 공급받고 있음을 나타냅니다.
  • Daisy-Chain 데이지체인 사용이 가능합니다.
  • 사용자 설명서 다운로드

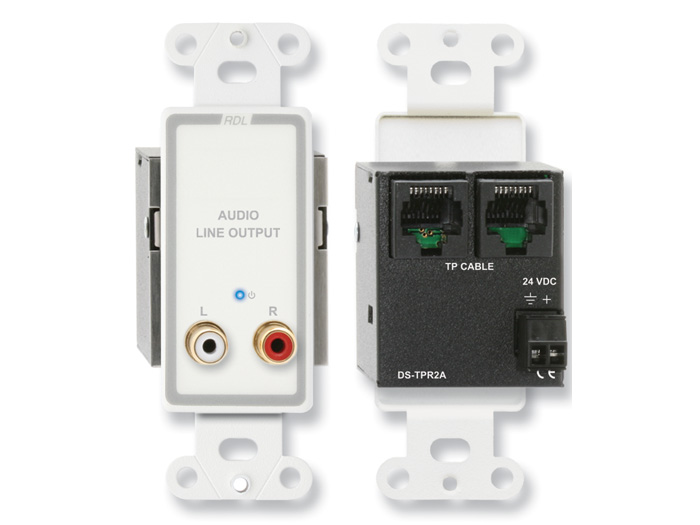

TPR2A

스테레오 RCA 출력장치

  • 2개의 -10 dBV 언발란스드 RCA 콘낵터가 장착된 장치입니다.
  • L (Left) 출력은 Format-A의 채널 B로 부터 신호를 전달받아 출력시키고   R (Right) 은 Format-A의 채널 C의 신호를 출력 시킵니다.
  • 오디오 시그널과 전원 모두 RJ45를 통해 공급됩니다. 장치 사용을 위해 별도  전원을 필요로 하지 않습니다.
  • 로컬전원 사용 가능합니다.
  • 파란색 LED는 장치가 전원 공급 받고있음을 나타냅니다.
  • Daisy-Chain 데이지체인 사용이 가능합니다.
  • 스튜디오 등급의 고음질 라인프리앰프가 내장되있습니다.
  • 사용자 설명서 다운로드

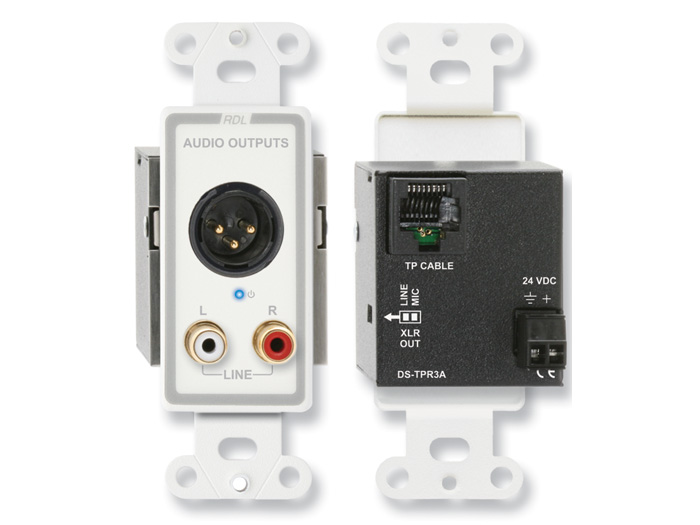

TPR3A

3채널 오디오 출력장치

마이크레벨/라인레벨의 XLR 콘낵터 통한 출력과 RCA를 사용한 출력으로 총 3채널의 출력을 내보이는 장치입니다.

  • 스튜디오 등급의 고음질 프리앰프가 장착된 장치 입니다. 마이크 사용을 위해 별도의 프리앰프 또는 믹서를 필요로 하지 않습니다.
  • 발란스드 마이크 또는 라인 출력이 가능한 XLR 출력
  • 장치 뒷편에 있는 스위치를 사용하여 출력 레벨 선택이 가능합니다.
  • 언발란스드 -10 dBV 레벨을 내보이는 2개의 RCA 출력이 있습니다.
  • XLR 은 Format-A의 A채널이 출력되고  RCA- L 은  B 채널 RCA-R은 C채널이 출력됩니다.
  • RJ45 와 랜케이블을 통해 전원 공급을 받습니다.
  • 로컬 전원 사용 가능합니다.
  • 파란색 LED 는 장치가 전원 공급을 받고있음을 가리킵니다.
  • 사용자 설명서 다운로드

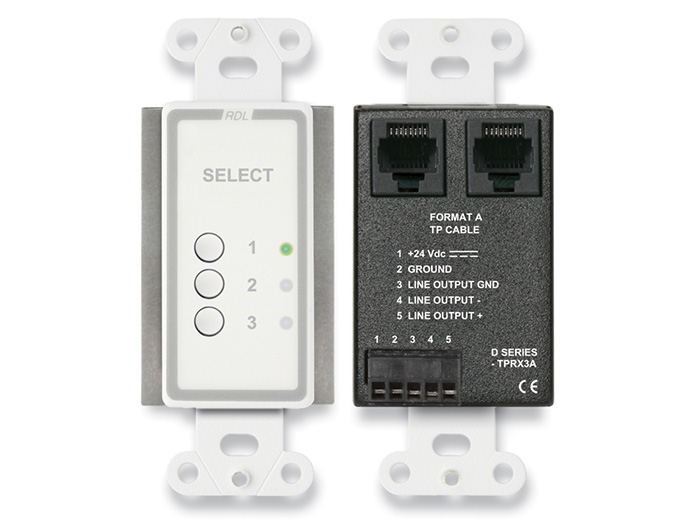

TPRX3A

3채널 오디오 소스 셀랙터

  • Format-A 3개 채널을 리모트 콘트롤 하도록 디자인된 장치 입니다.
  • 각각의 버튼이 Format-A채널 A,B,C에 해당됩니다.
  • LED 를 통해 상태를 나타냅니다.
  • 선택된 채널은 후면에 자리하는 터미널 블록을 통해 라인레벨 발란스드 오디오로 출력됩니다. 선택된 오디오를 제3의 장소 또는 장치로 전송하는데 이용할수 있습니다.
  • 랜케이블을 통해 전원 공급받습니다.
  • 로컬 전원 사용 가능합니다.
  • 사용자 설명서 다운로드

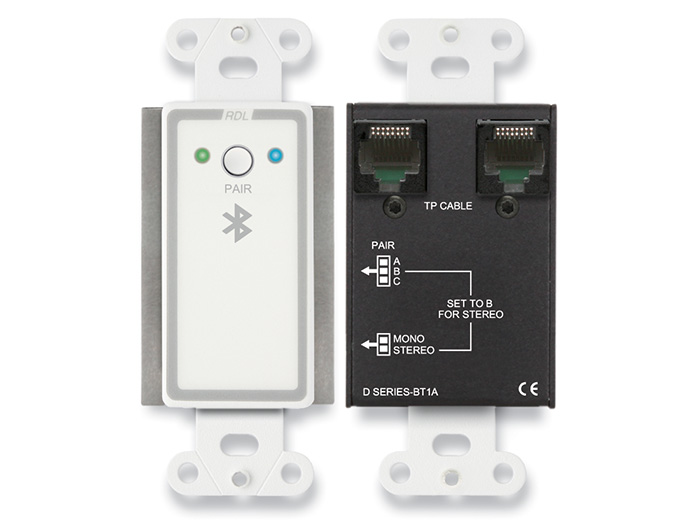

BT1A

블루투스 신호 수신장치

  • Bluetooth 블루투스를 통해 오디오 입력되는 장치입니다. (블루투스 오디오 수신장치)
  • 싱글버튼 조작을 통해 블루투스 페어링과 상태 확인이 됩니다.
  • 장치 사용을 위해 별도의 소프트웨어를 필요로 하지 않습니다.
  • 블루투스 연결을 통해 장치의 아이디이름과 비번 설정이 가능합니다.
  • 장치 뒷편에 있는 스위치를 사용하여 모노 또는 스테레오 선택이 가능합니다.
  • 스테레오 선택시 Format-A의 A.B 채널이 사용되고 모노의 경우 A,  C 채널이 사용됩니다.
  • 최대 3대까지 BT1A 장치를 데이지체인으로 사용가능합니다.
  • 랜케이블을 통해 전원을 공급받습니다.

  • 사용자 설명서 다운로드

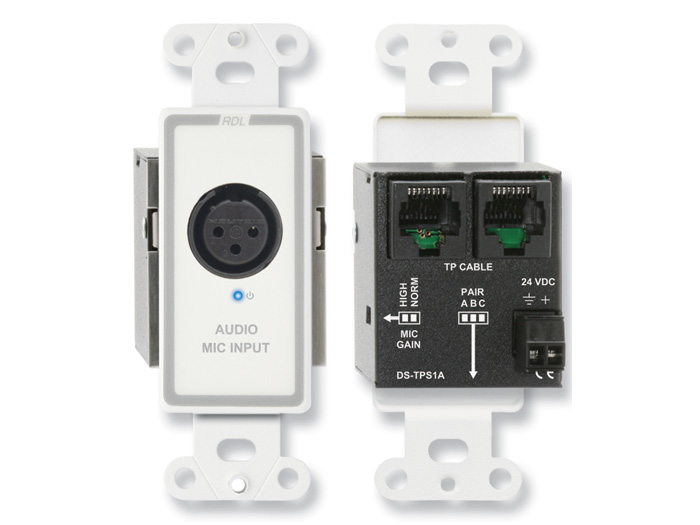

TPS1A

마이크 입력 장치

방송국, 스튜디오 등급의 고음질 프리앰프가 내장된 장치 입니다. 무대 벽면, 바닥, 랙 등 다양한 곳에 설치 가능하며 전원 콘센트 박스와 호환됩니다.

  • 스튜디오 등급의 발란스드 마이크 입력에 팬텀파워 지원됩니다.
  • 장치 뒷편에 자리하는 스위치를 사용하여 마이크레벨 (고출력 또는 일반출력) 선택이 가능합니다.
  • Format-A 채널 (A, B, C) 중 선택하여 전송할수있습니다.
  •  RJ45와 랜케이블 통해 전원 공급 받습니다. 장치 사용을 위해 별도로 전원 연결할 필요없습니다.
  • 필요시 로컬 전원 또한 사용 가능합니다.
  • 로컬 전원 연결은 장치뒷편 터미널브록을 사용해 연결합니다.
  • 파란색 LED 는 장치가 전원공급을 받고있음을 가리킵니다.
  • 데이지체인 사용이 가능합니다.
  • 사용자 설명서 다운로드

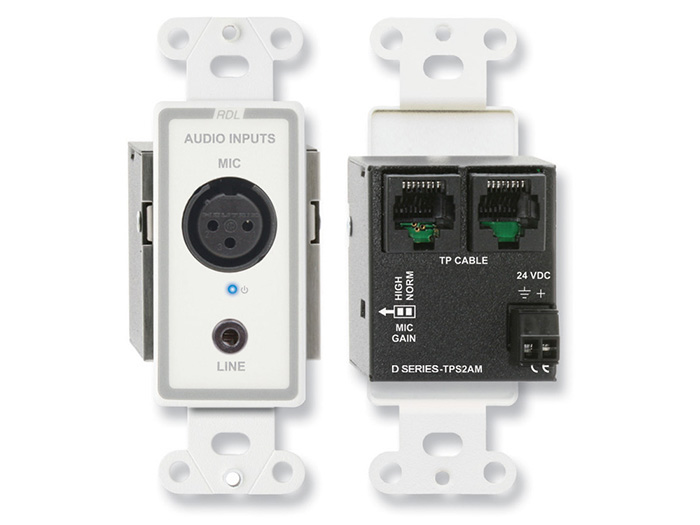

TPS2AM

마이크 입력 & 스테레오 미니잭 입력장치

마이크와 스테레오 미니잭 사용이 가능한 장치로 마이크 사용을 위한 프리앰프가 내장되어 별도의 프리앰프 사용을 필요로 하지 않습니다.

  •  -10 dBV스테레오 라인 입력을 모노로 합하여 전송하는 미니잭이 자리하고 있습니다.
  • 마이크 신호는 Format-A의 A채널로 전송이 되며 미니잭 시그널은 B채널로 전송됩니다.
  • 렌케이블을 통해 전원을 공급받음으로 장치 사용을 위해 별도의 전원 연결을 필요로 하지 않습니다.
  • 필요시 장치 뒷편에 자리하는 터미널블록을 사용해 로컬 전원 연결 가능합니다.
  • 파란색  LED는 장치가 전원 공급을 받고있음을 가리키는 것입니다.
  • 스튜디오 등급의 마이크 프리앰프가 내장되어있어마이크 사용을 위해  별도의 프리앰프 또는 믹서 사용을 필요로 하지 않습니다.
  • 사용자 설명서 다운로드

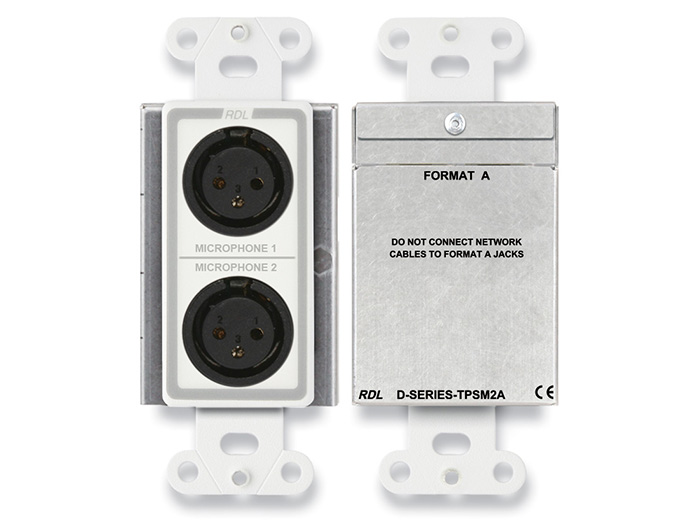

TPSM2A

듀얼 마이크 프리앰프

팬텀파워지원 2채널 스튜디오급 마이크 프리앰프

  • 두개의 발란스드 마이크 입력과 팬텀파워를 지원합니다.
  • 뒷편 스위치를 사용하여 마이크 레벨 선택이 가능합니다.
  • 게인 선택을 통해 고정 40 dB, 고정 60 dB 또는 오토매틱 게인 선택 가능합니다.
  • 오토매틱 게인 선택의 경우 다이나믹 마이크는 60 dB 콘덴서 마이크는 40 dB 게인을 지원합니다.
  • 각 출력별로 Format-A 채널 (A, B , C) 중 선택 출력 가능합니다.
  • 랜케이블을 통해 오디오 시그널과 전원 공급받아 별도의 전원 장치 연결을 필요로 하지 않습니다.
  • 데이지체인 사용 가능합니다.
  • 스튜디오 등급의 고음질 프리앰프가 내장되 있습니다.
  • 사용자 설명서 다운로드

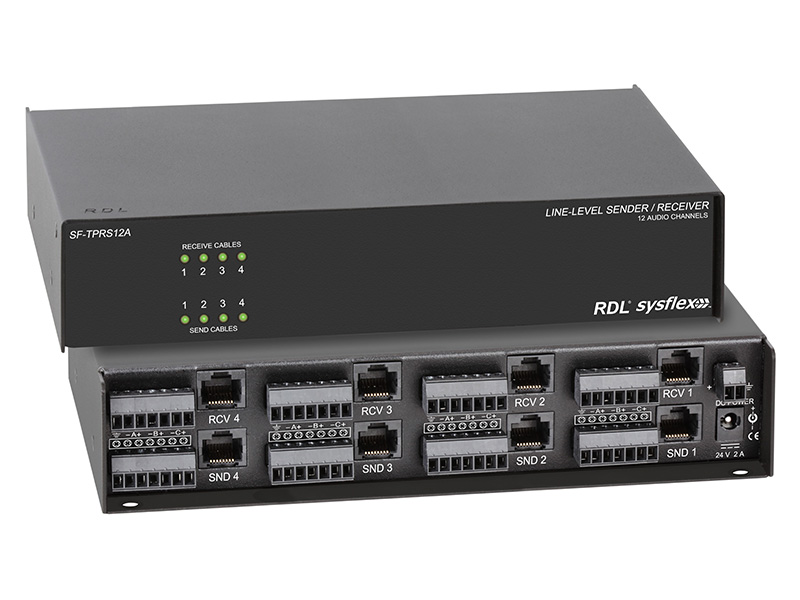

SF-TPR12A

24채널 포맷에이 오디오 시그널 송수신 장치

  • 4개의 독립된 Format-A 수신장치와 송신장치가 함께 자리하는 장치입니다.
  • 12채널 오디오 송신과 12채널 오디오 수신이 가능합니다.
  • +4 dBu 발란스드 오디오 입력과 출력 레벨을 내보입니다.
  • 터미널블록을 사용하여 로컬 오디오 입력 출력 연결이 가능합니다.
  • RJ45 를 통해 연결된 장치에 오디오와 함께 전원 또한 공급됩니다.
  • 잘못된 케이블 연결에 의한 오토매틱 퓨즈 리세트 기능이 장착되있습니다.
  • 터미널블록 또는 DC 파워잭을 사용해 로컬 전원 연결합니다.
  • 스튜디오 등급의 고음질 라인 프리앰프가 내장되있습니다.
  • 사용자 설명서 다운로드

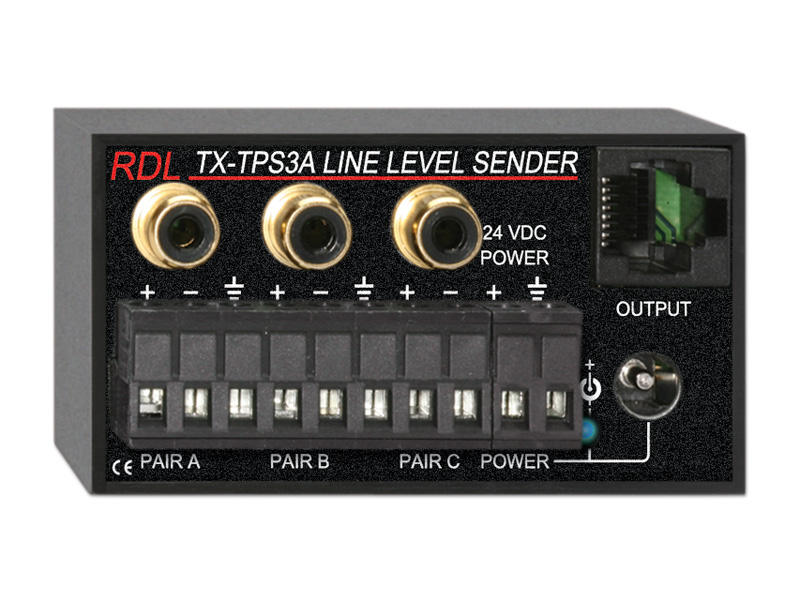

TX-TRS3A

3오디오 채널 포맷에이 시그널 송신장치

  •  -10 dBV 언발란스드 입력 3채널 또는  +4 dBu 발란스드 입력 사용이 가능합니다.
  • 발란스드 연결은 터미널 블록을 사용합니다.
  • 3채널의 오디오 입력은 Format-A의 각 채널에 해당됩니다.
  • 랜케이블과  RJ45 를 통해 전원 공급을  받거나 로컬 전원 사용가능합니다.
  • 로컬 전원은 DC 전원잭 또는 터미널 블록을 사용해 연결합니다.
  • 파란색 LED 는 장치가 전원 공급 받고있음을 나타냅니다.
  • 스튜디오 등급의 라인앰프가 내장돼있습니다.
  • 사용자 설명서 다운로드

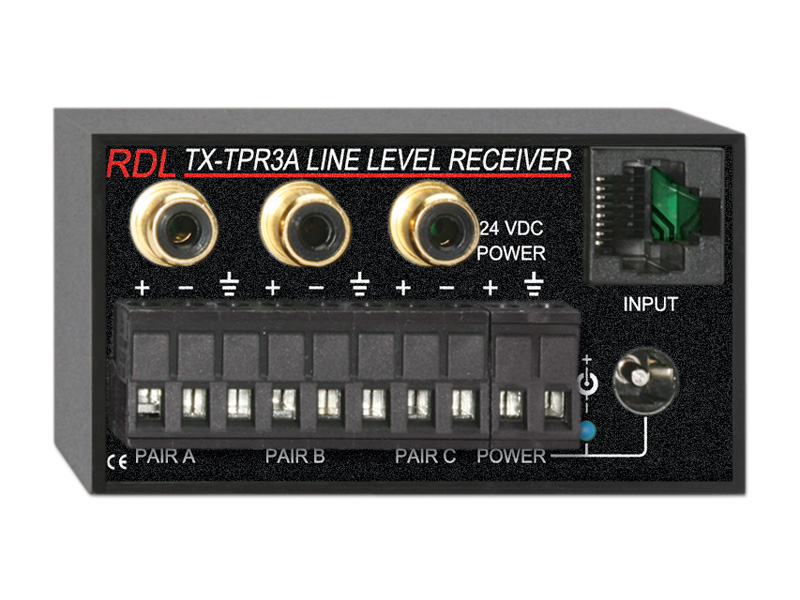

TX-TPR3A

3오디오 채널 포맷에이 시그널 수신장치

  •  -10 dBV 언발란스드 3채널 또는  +4 dBu 발란스드 오디오 신호가 출력되는 장치입니다.
  • RCA는 언발란스드 출력이고 발란스드 출력은 터미널블록으로 출력됩니다.
  • 3채널 출력은 각각 Fornat-A의  A, B ,C 채널에 해당합니다.
  • 로컬전원을 사용하거나 렌케이블을 통해 전원 공급 받는것이 가능합니다.
  • 파란색 LED는 장치가 전원 공급 받고있음을 나타냅니다.
  • 스튜디오 등급의 라인앰프가 내장되있습니다.
  • 사용자 설명서 다운로드

RU-TPS4PW

4세트 포맷에이 파워 인서트 및 루프 장치

터미널블록으로 입력된 3채널의 아나로그 오디오를 4세트 Format-A로 분산 출력하는 장치

  • Power Four Sets of Remote Senders and Receivers from a Convenient Location
  • 24 Vdc Input on dc Power Jack or Detachable Terminal Block
  • Blue Power LED Shows Module is Receiving Power
  • Green LEDs Indicate Correct dc Output Voltage on RJ45s
  • Two Associated RJ45s Provided for Each Power Output
  • One Associated RJ45 may Power Receivers
  • The Other Associated RJ45 may Power Senders
  • High-Density Rack Mounting Using RACK-UP Accessories
  • 사용자 설명서 다운로드

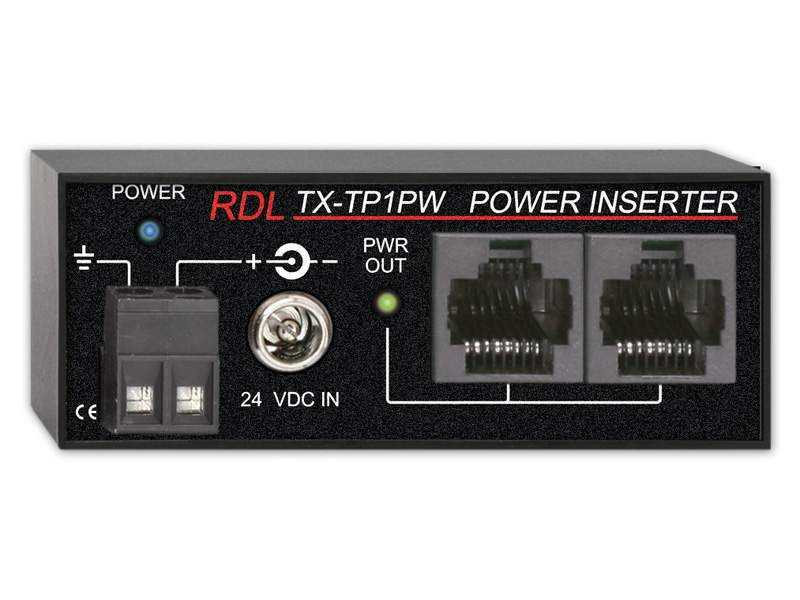

TX-TP1PW

포맷에이 파워 인서트

Format-A 시그널의 장거리 전송을 위하여 사용하는 전원 공급장치. 이 전원 공급 장치를 사용하여 900에서 몇킬로 거리까지 시그널 전송이 가능하게 됩니다. 안정된 구성을 위해 장치가 로컬 전원에 연결될 것을 필요로 합니다.

  • Power Remote Senders and Receivers from Convenient Location
  • 24 Vdc Power Input on dc Power Jack or Detachable Terminal Block
  • Blue Power LED Shows Module is Receiving Power
  • Green LED Indicates Correct dc Output Voltage on RJ45s
  • Two Associated RJ45 Jacks Provide Power Output
  • Receiver May Be Powered From One RJ45 Jack
  • Sender May Be Powered From One RJ45 Jack
  • 사용자 설명서 다운로드

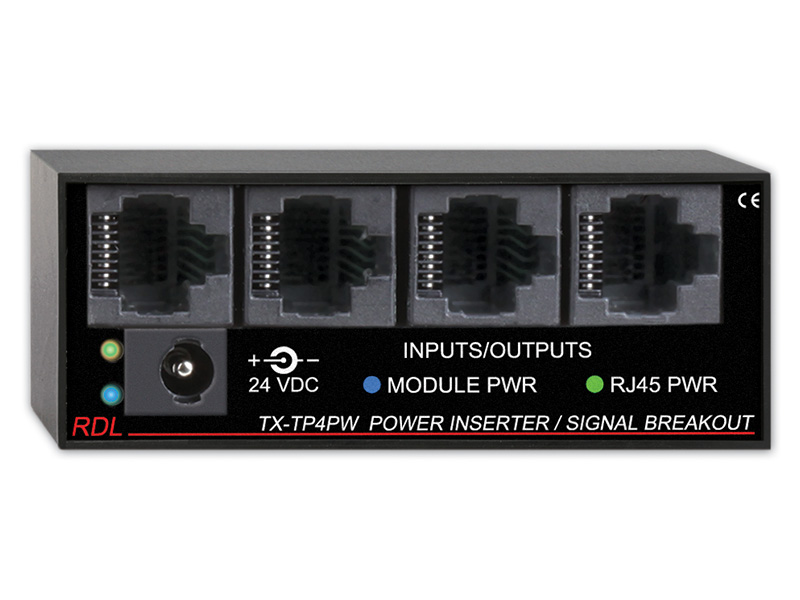

TX-TP4PW

포맷에이 파워 인서트 및 1 X 3 분배기

이 장치는 스위치 장치와 같이 4개 포트중 한개 포트는 입력으로 사용하고 나머지 3개는 분배기로 사용하는 장치 입니다. Format-A 시그널을 3개 세트로 간단히 분배하여 사용하고자 할때 유용합니다. 각 출력 포트에는 시그널과 전원이 함께 공급되어 별도의 전원 연결을 필요로 하지 않습니다.

  • Power Remote Senders and Receivers from Convenient Location
  • 24 Vdc Power Input on dc Power Jack
  • Blue Power LED Shows Module is Receiving Power
  • Green LED Indicates Correct dc Output Voltage on RJ45s
  • Four Associated RJ45 Jacks Provide Power Output
  • Pairs A, B and C are Connected Between all Four RJ45 Connectors
  • Power up to Three High-Current Format-A Receivers
  • 사용자 설명서 다운로드

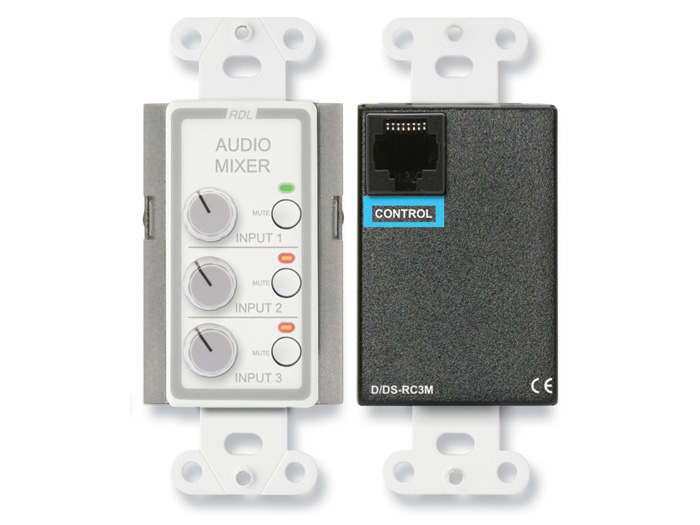

RC3M

포맷에이 리모트 콘트롤 장치

Fp-TPX 리모트 콘트롤 믹서에 사용하는 리모트콘트롤 장치입니다. 리모트 믹서는 랙 또는 전원박스, 무대바닥등 안보이는 곳에 설치하고 RC-3M 리모트를 편리한 곳에 설치하여 간단하고 쉽게 오디오 조절이 가능하도록하는 장치입니다.

  • Three Channel Remote Audio Mixing Control Panel
  • Single-Turn Rotary Controls
  • Single Control Location
  • Available in RDL White/Gray or Stainless Steel
  • Direct Control of RDL Mixers with an RJ45 Remote Control Port
  • Standard Twisted-Pair Interconnection to Mixer
  • Mute Button Toggles Output On and Of
  • Red/Green On/Off Mute Indicator
  • 사용자 설명서 다운로드
